cadence教程操作2

这里没例子只是单纯的软件的功能介绍

图层的绘制

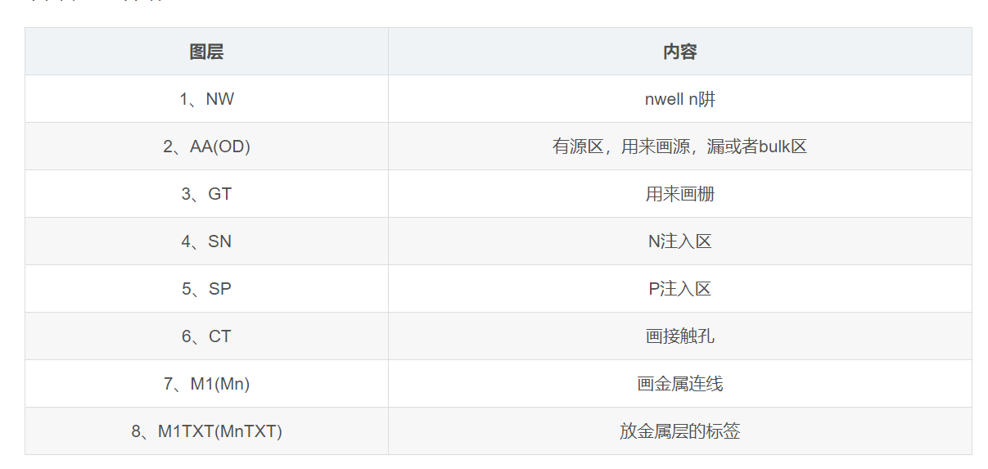

这是材料名称

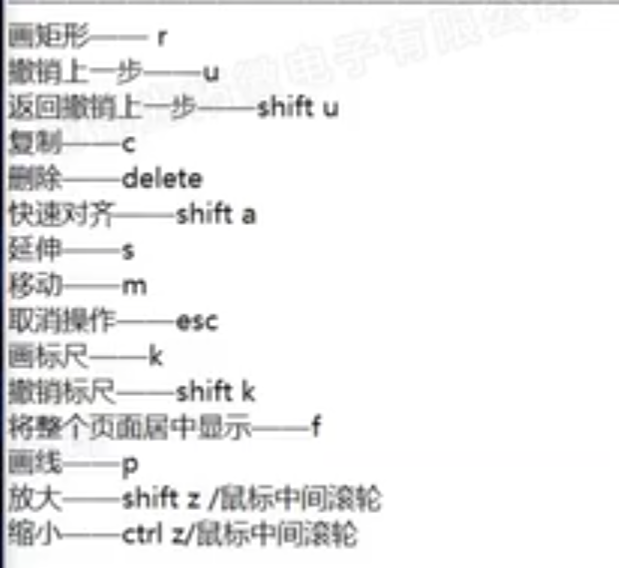

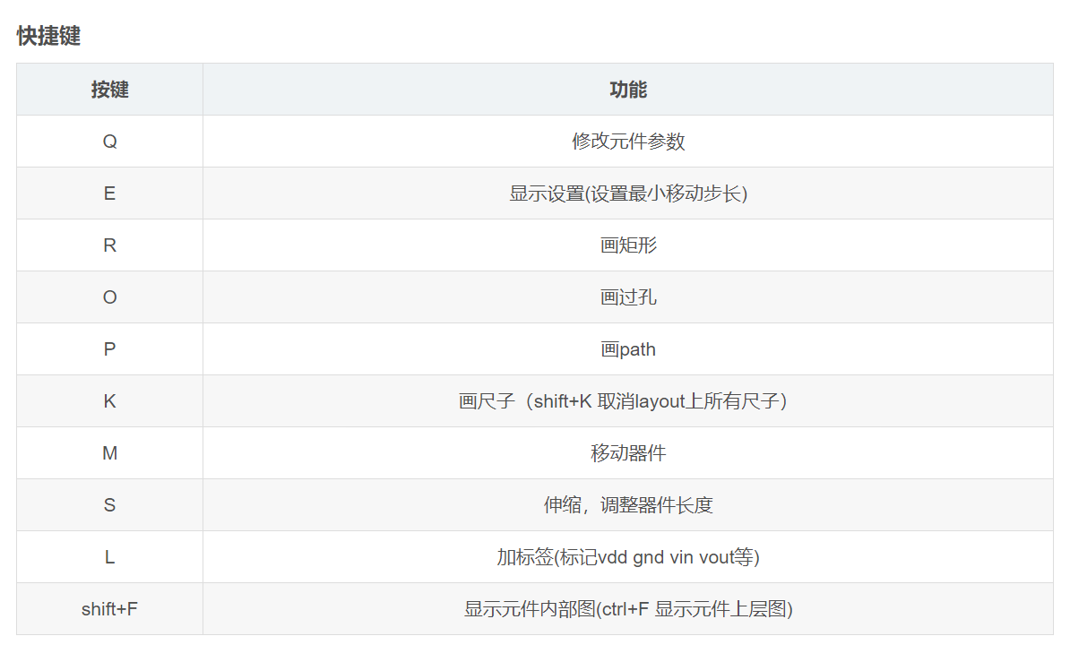

这些是快捷键

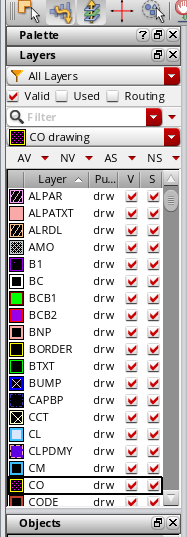

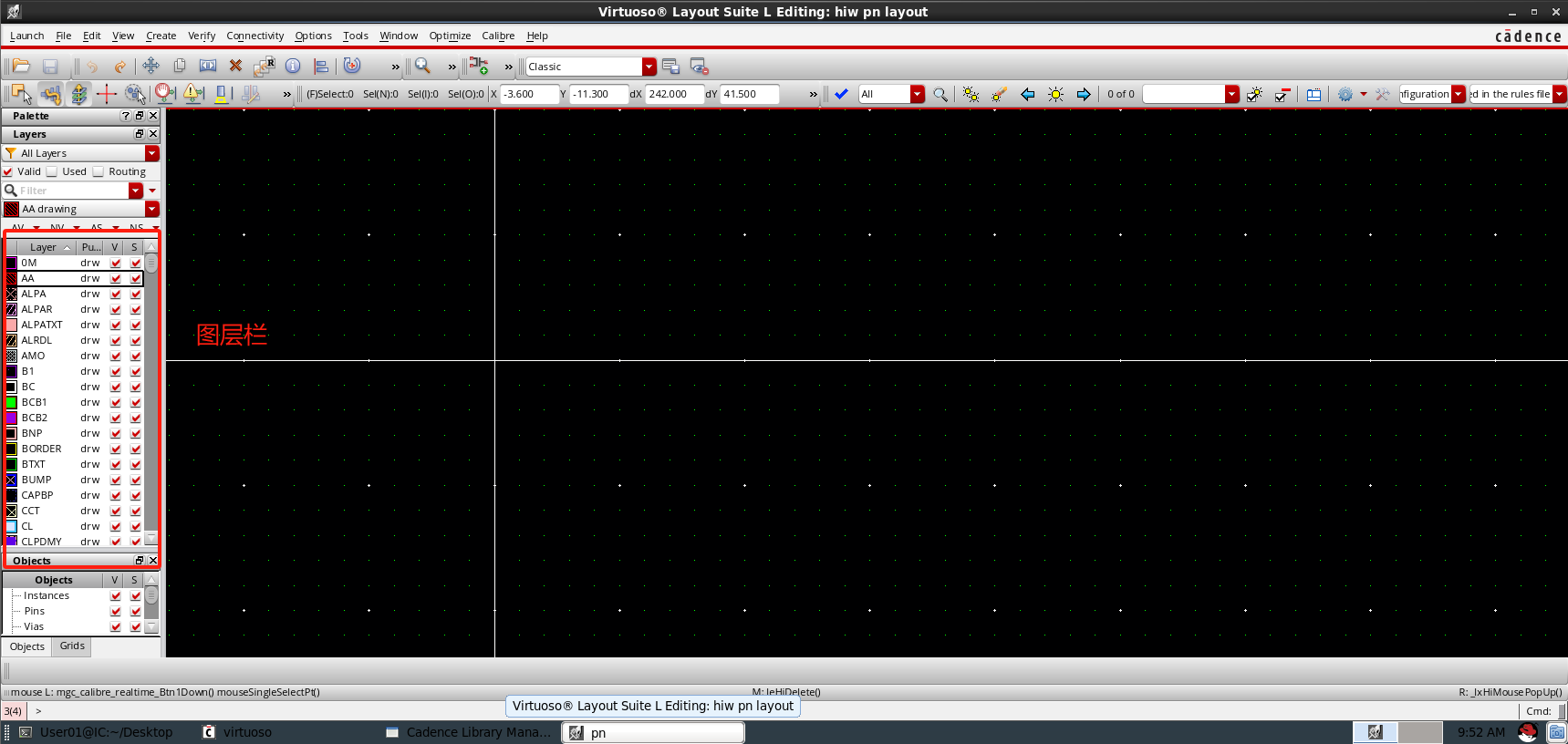

我们先点击左侧的图层栏

选择我们要的材料
二极管我们先选择co
然后在主页面

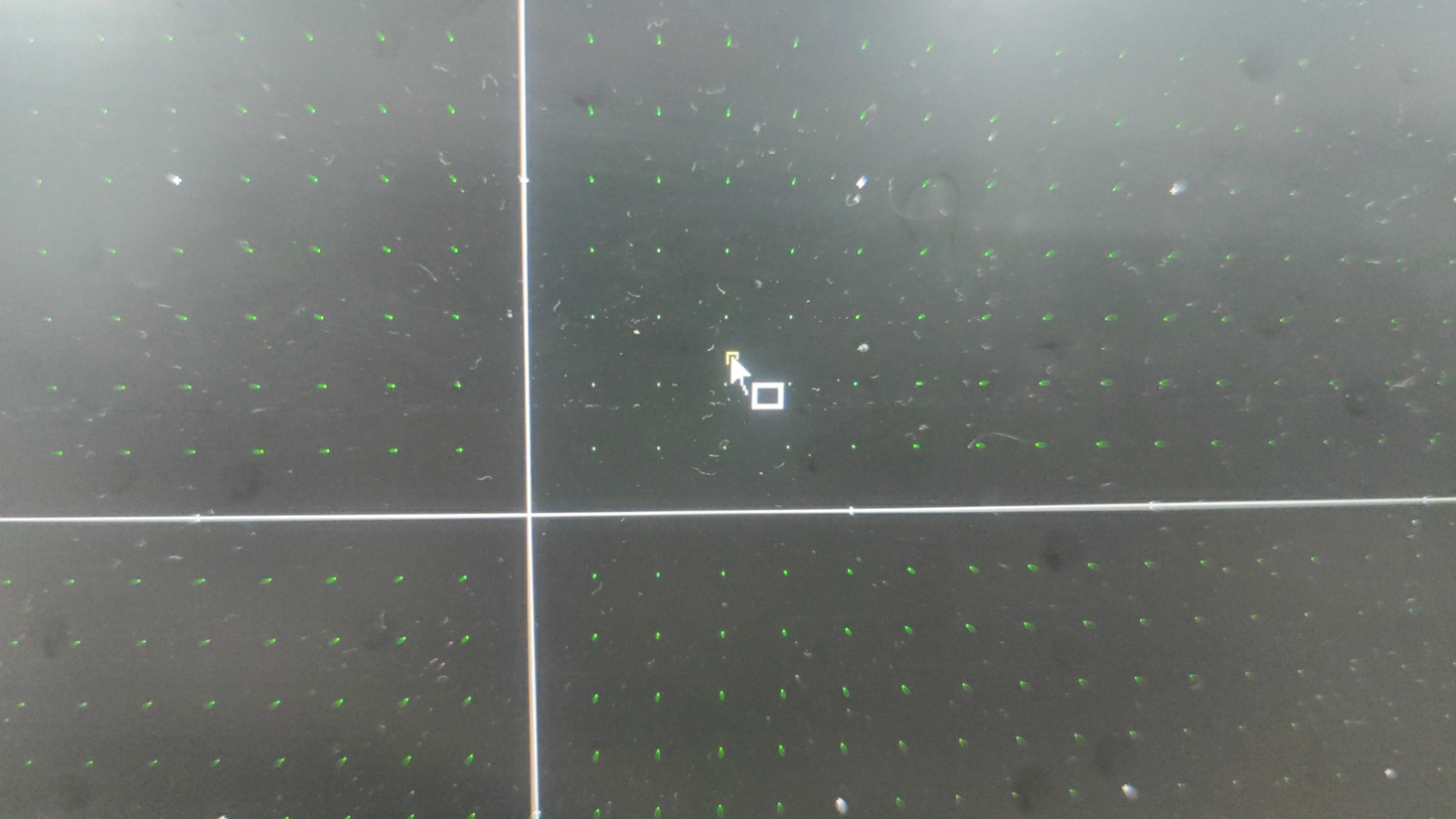

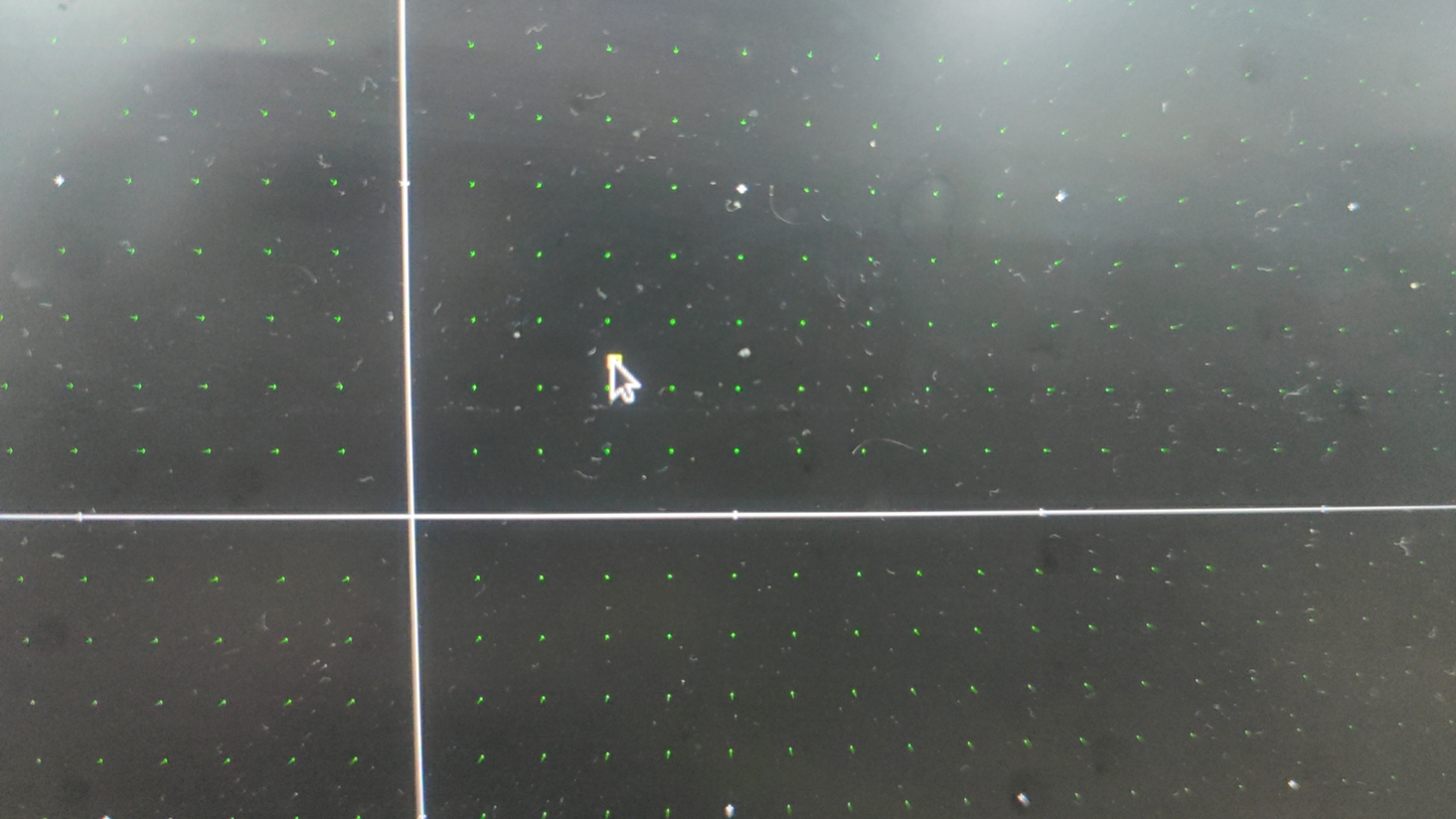

看鼠标

然后按下键盘上面的r按键

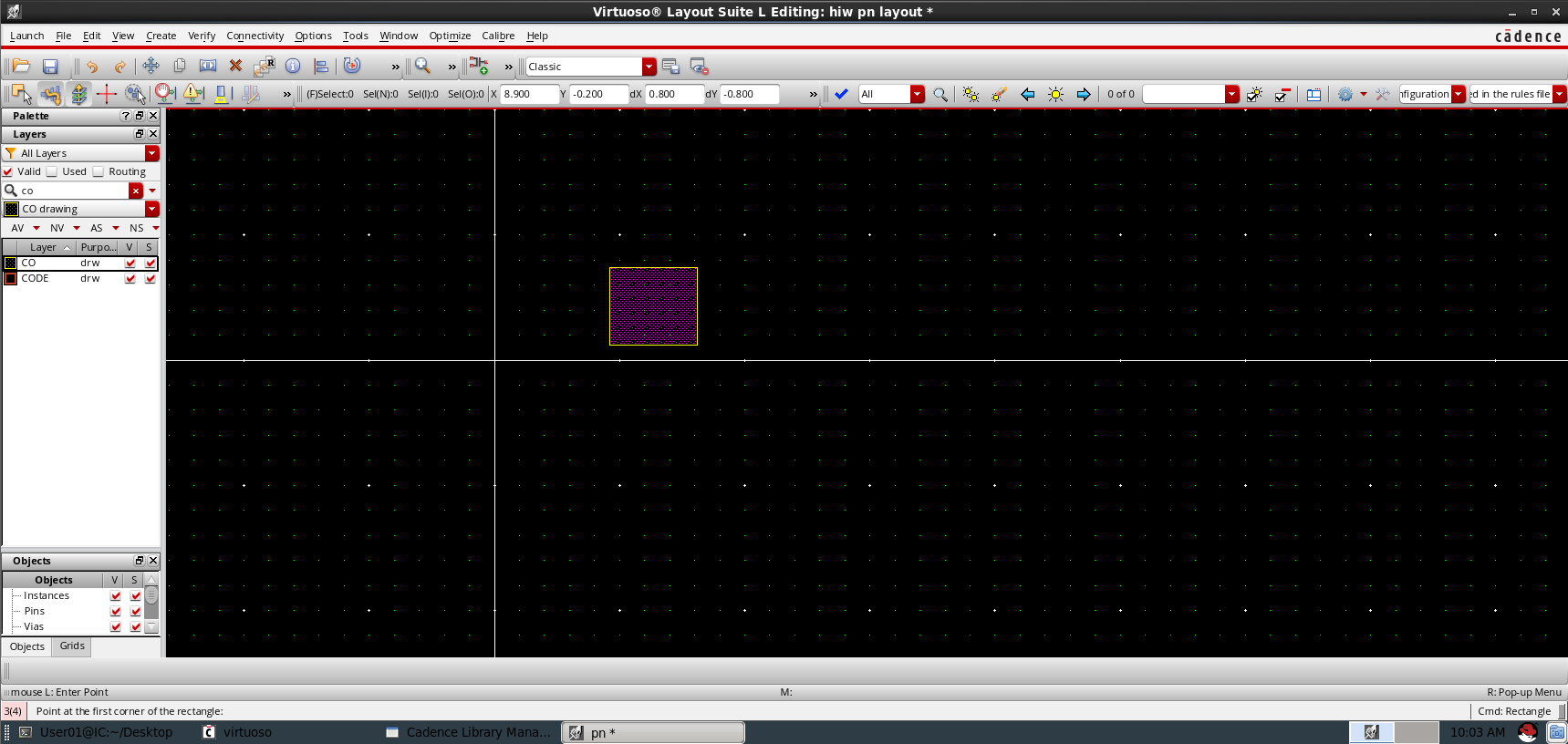

然后就可以开始绘画了

然后画完成之后
按下esc就可以退出绘画模式
鼠标又会变成这样

然后再用鼠标选中

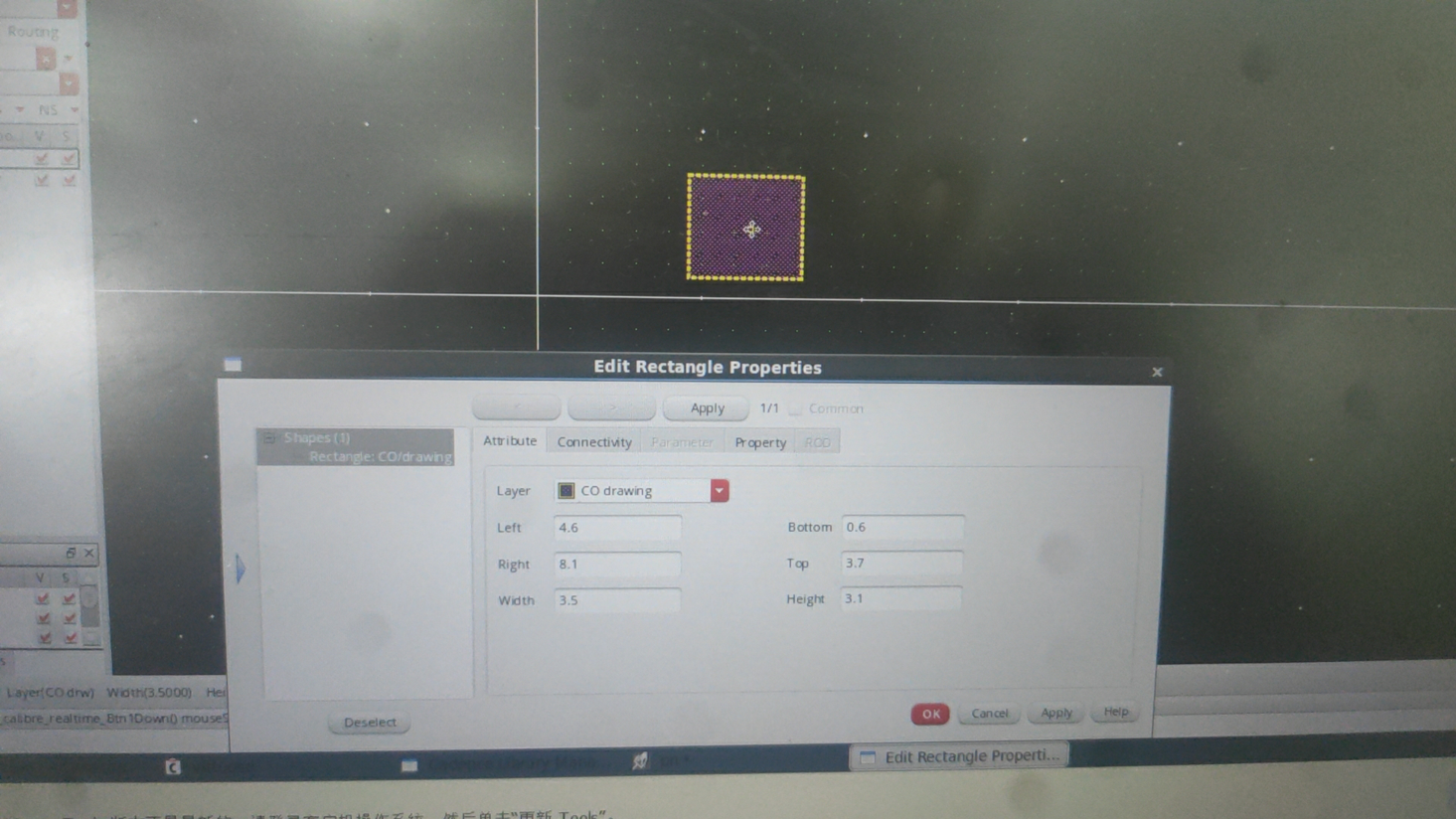

再按下q按键就可以设置图层的大小了

图层的关系

这样是全部的图层

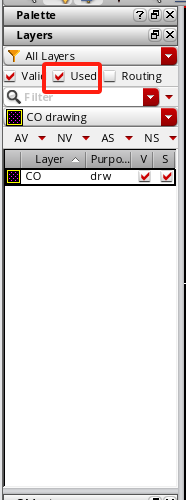

这个是已经使用的图层

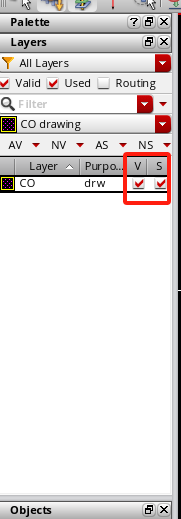

然后这个位置可以修改图层是否可见
（也就是隐藏图层）

标记图层

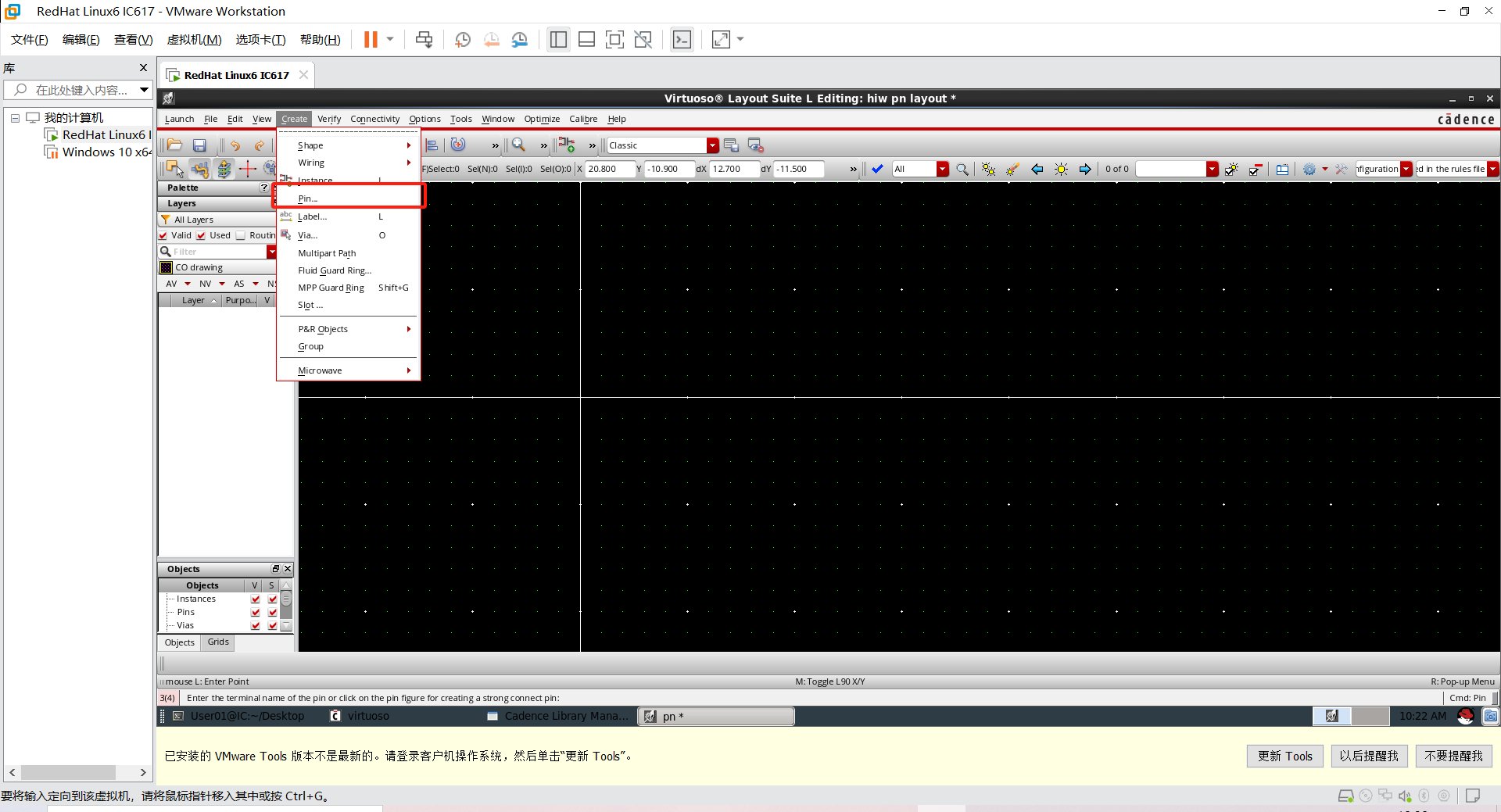

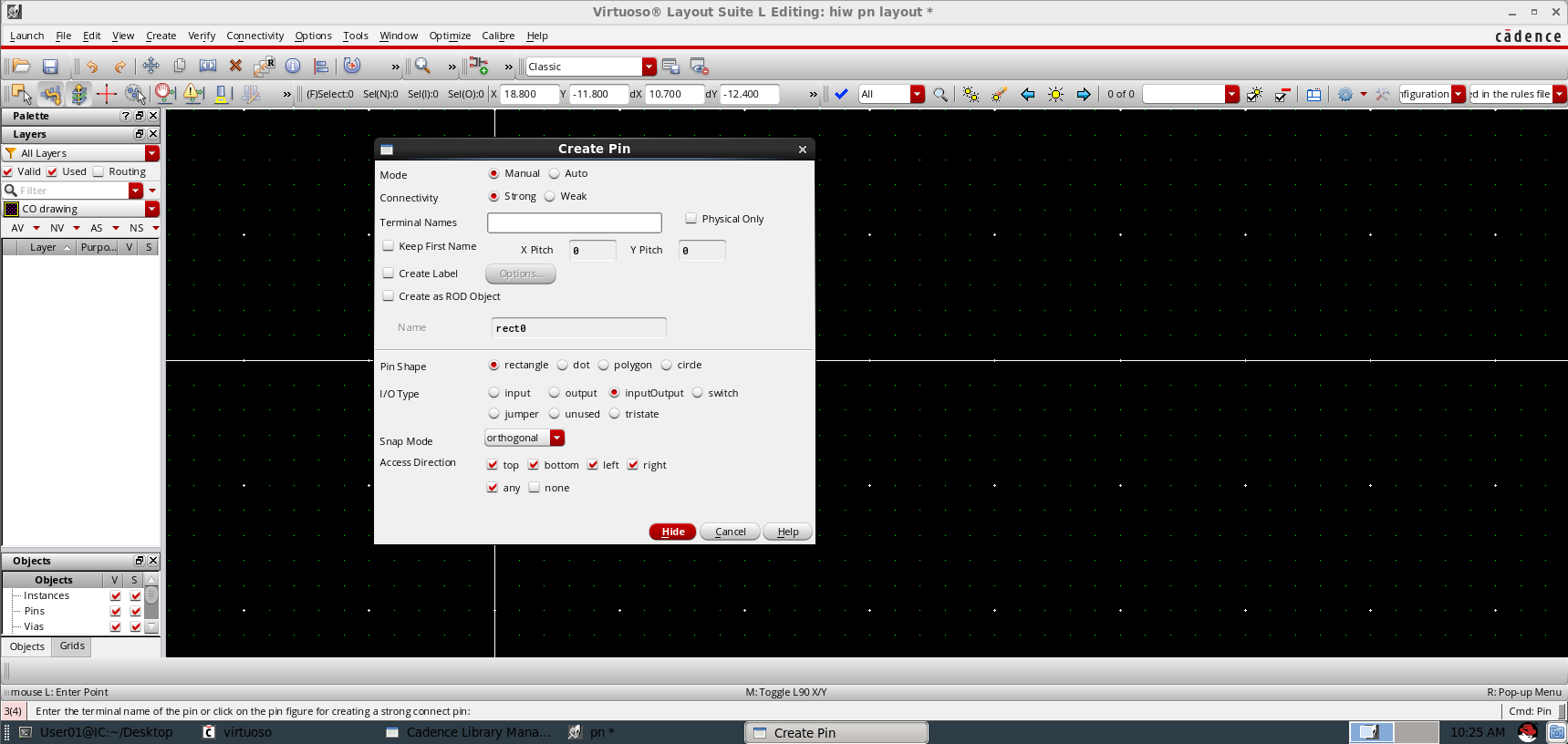

打开这里选择pin

然后就可以给图层定义

然后关于电阻，电容，电感的绘制的教程
文档
