DHT11

手册下载：https://wwwe.lanzouq.com/b007t5inji
密码:aqyc

介绍：DHT11是一款有已校准数字信号输出的温湿度传感器。

其精度湿度±5%RH， 温度±2℃，量程湿度5~95%RH， 温度-20~+60℃。

荐的存储环境
温度：10~40℃ 湿度：60%RH以下。
暴露在化学物质中的影响
电容式湿度传感器的感应层会受到化学蒸汽的干扰，化学物质在感应层中的扩散可能导致测量值漂移和灵敏度下降。在一个纯净的环境中，污染物质会缓慢地释放出去。下文所述的恢复处理将加速实现这一过程。高浓度的化学污染会导致传感器感应层的彻底损坏。

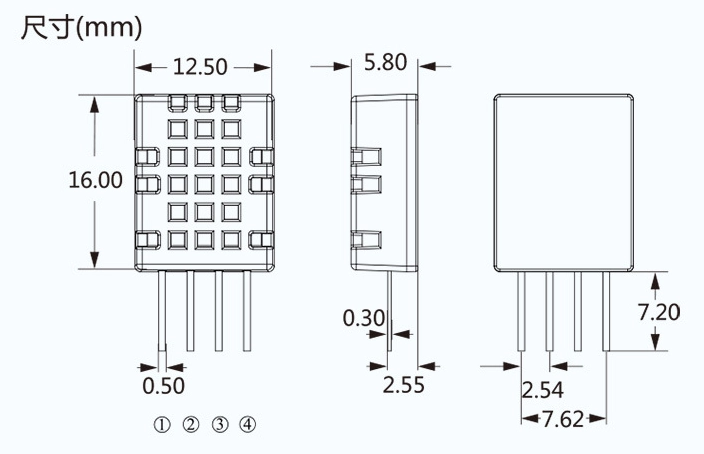

产品封装

工作时序：
DHT11 整体工作时序为：主机发送开始信号、DHT11 响应输出、主机接收 40bit 数据（湿度数据+温度数据+校验值），结束信号（可选）。具体过程如下：

总线空闲状态为高电平，主机拉低总线等待 DHT11 响应, 主机把总线拉低必须大于 18ms，保证 DHT11 能检测到起始信号；
主机发送开始信号结束后，拉高总线电平并延时等待 20-40us 后，读取 DHT11 的响应信号；
DHT11 接收到主机的开始信号后，等待微处理器开始信号结束，发送 80us 低电平响应信号；
DHT11 发送 80us 高电平准备发送数据；
DHT11 发送 40bit 数据（湿度数据+温度数据+校验值）。

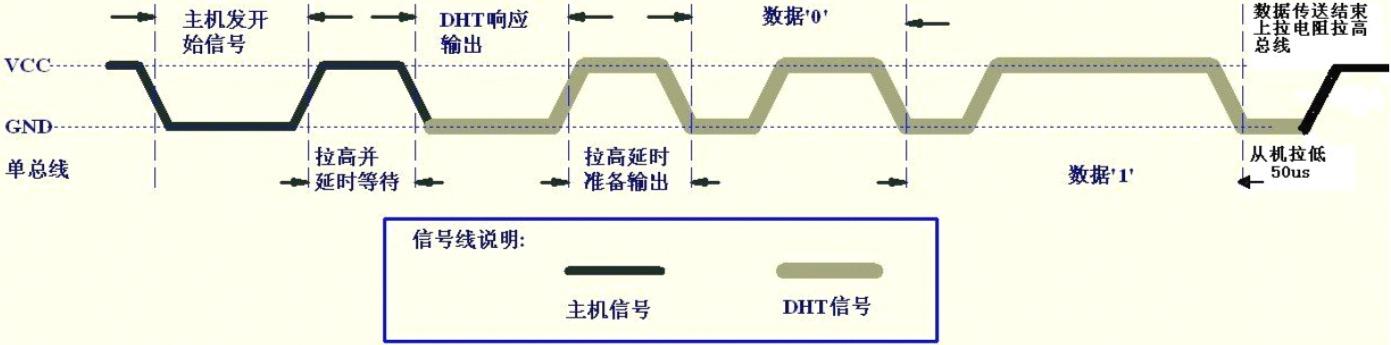

大概的一个通信流程

DHT11 开始传输数据。每 1bit 数据都以 50us 低电平开始，告诉主机开始传输一位数据了。DHT11 以高电平的长短定义数据位是 0 还是 1：当 50us 低电平过后拉高总线，高电平持续 26~28us 表示 0，高电平持续 70us 表示数据 1。

当最后 1bit 数据传送完毕后，DHT11 拉低总线 50us，表示数据传输完毕，随后总线由上拉电阻拉高进入空闲状态。

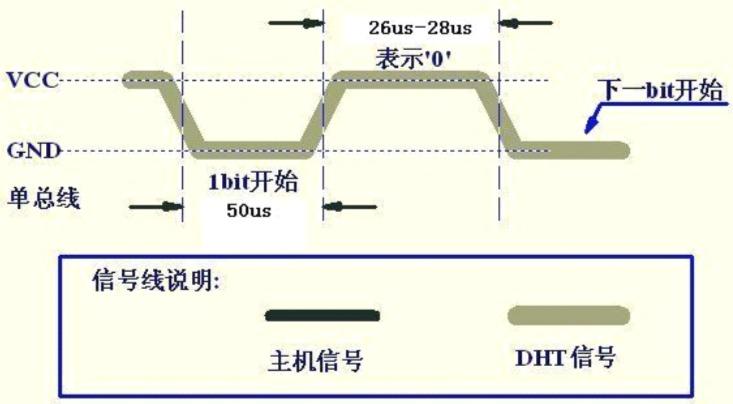

以 50us 低电平开始，高电平持续 26~28us 表示 0

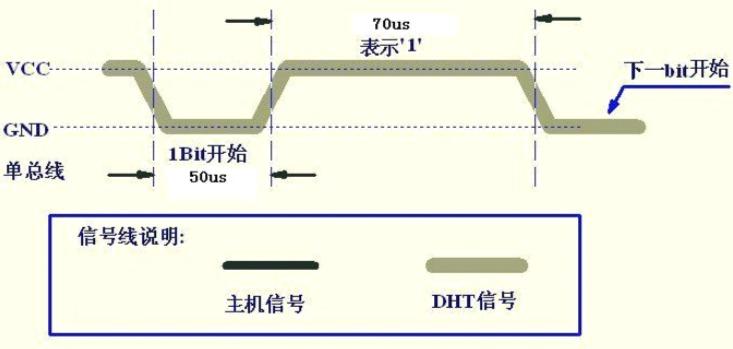

以 50us 低电平开始，高电平持续 70us 表示 0

DHT11 的 DATA 传输一次完整的数据为 40bit，按照高位在前，低位在后的顺序传输。

数据格式为：8bit 湿度整数数据 + 8bit 湿度小数数据 + 8bit 温度整数数据 + 8bit 温度小数数据 + 8bit 校验位，一共 5 字节（40bit）数据。

正常情况下，前四个字节的和刚好与校验位相等，通过这种机制可以保证数据传输的准确性。
