关于定时器

STM32体内存在有3种定时器

类型 编号 总线 功能
高级定时器 TIM1、TIM8 APB2 拥有通用定时器全部功能，并额外具有
重复计数器、死区生成、互补输出、刹车输入等功能
通用定时器 TIM2、TIM3、TIM4、TIM5 APB1 拥有基本定时器全部功能，并额外具有
内外时钟源选择、输入捕获、输出比较、
编码器接口、主从触发模式等功能
基本定时器 TIM6、TIM7 APB1 拥有定时中断、主模式触发DAC的功能

高级包含通用，通用包含基本
关于定时器

有点晃眼睛你真要看吗？

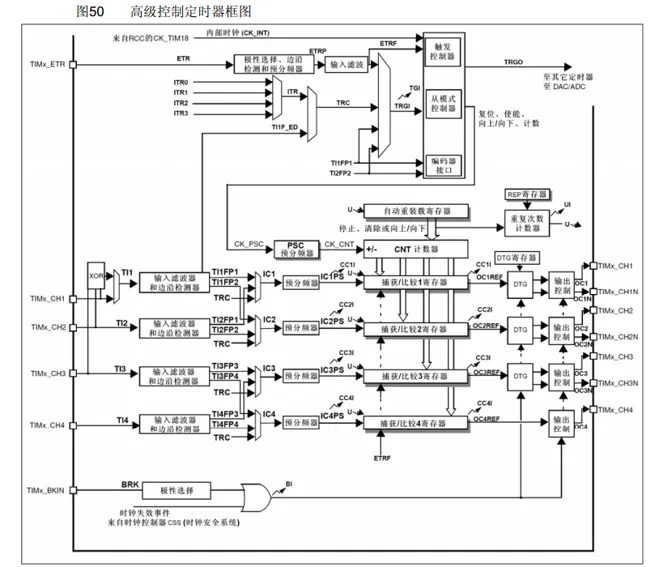

高级定时器

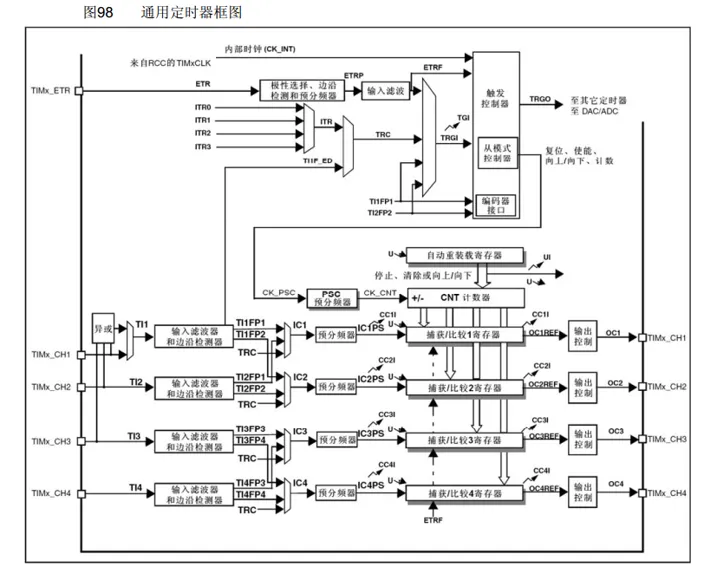

通用定时器

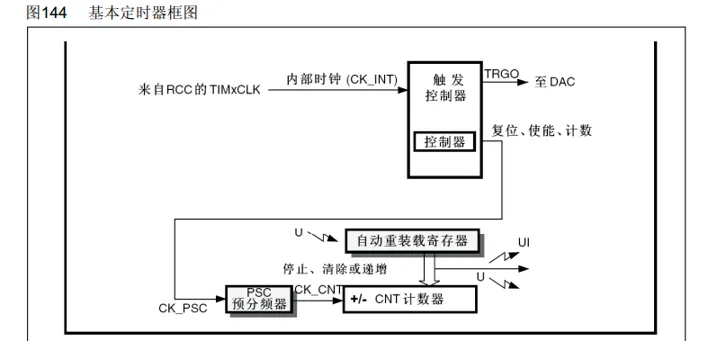

基本定时器

我们先不看其他的，我们就先只研究基本定时器

CK_INK是单片机的工作频率，比如stm32f103是72mhz的
也就是72微秒触发一次

时间单位转换

1GHZ=1X10^3MHZ=1X10^6Khz=1x10^9HZ

周期=1/频率

1秒(s) = 1x10^3 毫秒(ms) = 1x10^6 微秒(μs) = 1X10^9纳秒(ns) = 1X10^12 皮秒(ps)
1秒(s) = 1000 毫秒(ms) = 1,000,000 微秒(μs) = 1,000,000,000 纳秒(ns) = 1,000,000,000,000 皮秒(ps)
周期转换
1hz=1秒
1KHZ=1毫米
1MHZ=1微妙
1GHZ=1纳秒

然后经过PSC（也就预分频器）

那么经过分频器实际频率就是 CK_INK/(PSC+1)

那么CK_INK/(PSC+1)的工作周期影响的就是CNT计数器

然后经过ARR（自动重载定时器）

向上计数的时候

CK_INK/(PSC+1)每经过一个周期CNT就加1
当CNT等于(ARR+1)的时候，那么就会输出触发（例如触发中断）
触发完成后，CNT就会变成0开始新一轮

向下计数的时候
CNT等于(ARR+1)
CK_INK/(PSC+1)每经过一个周期CNT就减1
当CNT等于0的时候，那么就会输出触发（例如触发中断）
触发完成后，CNT就会重新等于(ARR+1)开始新一轮

因为CK_INK/(PSC+1)是频率我们换成时间要1/[CK_INK/(PSC+1)]=(PSC+1)/CK_INK
因此我们可以得出:
定时时间=[(PSC+1)/CK_INK](ARR+1)
=(ARR+1)(PSC+1)/CK_INK

关于几个注意事项
1、为什么要+1
因为数电是0开始的不是1开始

2、PSC和ARR的最大值是65535
因为stm32是标准 16 位定时器

代码函数

1、使用RCC开启时钟 STM32标准库GPIO
2、选择定时器
3、初始化
4、配置连接中断NVIC STM32标准库中断

开启内部时钟

1
void TIM_InternalClockConfig(TIM_TypeDef* TIMx);
参数 数据类型 作用 选项
TIM_TypeDef* TIMx TIM_TypeDef* 配置的定时器 TIM1~TIM8
返回值 无 无 无

选择要使用的定时器开启内部时钟

初始化基本定时器

1
void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct)
参数 数据类型 作用 选项
TIM_TypeDef* TIMx TIM_TypeDef* — 选择要初始化的定时器
TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct — 结构体配置 —
返回值 无 无 无

TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; 定义结构体

名称 参数 作用
TIM_TimeBaseInitStructure.TIM_ClockDivision #define TIM_CKD_DIV1// 不分频
#define TIM_CKD_DIV2// 2分频
#define TIM_CKD_DIV4// 4分频		 选择分不分频
TIM_TimeBaseInitStructure.TIM_CounterMode TIM_CounterMode_Up // 向上计数模式
TIM_CounterMode_Down // 向下计数模式
TIM_CounterMode_CenterAligned1 // 中心对齐模式1（高级PWM专用）
TIM_CounterMode_CenterAligned2 // 中心对齐模式2（高级PWM专用）
TIM_CounterMode_CenterAligned3 // 中心对齐模式3（高级PWM专用）		 向上计数/向下计数
TIM_TimeBaseInitStructure.TIM_Period 0-65535 ARR（上方有解释）
TIM_TimeBaseInitStructure.TIM_Prescaler 0-65535 PSC（上方有解释）
TIM_TimeBaseInitStructure.TIM_RepetitionCounter 0-65535 当CNT被重置了多少次才触发

启动定时器

1
void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);
参数 数据类型 作用 选项
TIM_TypeDef* TIMx TIM_TypeDef* — 选择要启动的定时器
FunctionalState NewState — 是否启动 ENABLE: 启动计数器
DISABLE: 停止计数器
返回值 无 无 无

清空标志位

1
void TIM_ClearFlag(TIM_TypeDef* TIMx, uint16_t TIM_FLAG)
参数 数据类型 作用 选项
TIM_TypeDef* TIMx TIM_TypeDef* — 选择要的定时器
uint16_t TIM_FLAG uint16_t 要清空的定时器标志位 TIM_FLAG_Update//全部定时器计数溢出
TIM_FLAG_CC1~CC4//PWM 比较匹配
TIM_FLAG_Trigger//ITR 触发从模式用
TIM_FLAG_Break//高级 TIM1/TIM8电机刹车、紧急保护
TIM_FLAG_UpdateRep//高级TIM1/TIM8重复计数器溢出
返回值 无 无 无

开启定时器中断

1
void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState)
参数 数据类型 作用 选项
TIM_TypeDef* TIMx TIM_TypeDef* — 选择要的定时器
uint16_t TIM_IT uint16_t 选择哪种中断 TIM_IT_Update//全部定时器计数溢出
TIM_IT_CC1~CC4//PWM 比较匹配
TIM_IT_Trigger//ITR 触发从模式用
TIM_IT_Break//高级 TIM1/TIM8电机刹车、紧急保护
TIM_IT_UpdateRep//高级TIM1/TIM8重复计数器溢出
FunctionalState NewState — 开启 / 关闭 定时器的指定中断功能 ENABLE/ DISABLE
返回值 无 无 无

TIM_IT_Update是溢出后会触发中断
其他的是有数据来就会触发
IT_CC是通用定时器的CCR寄存器

中断清空标志位：

中断标志位

1
2
ITStatus TIM_GetITStatus(TIM_TypeDef* TIMx, uint16_t TIM_IT) //读取标志位
void TIM_ClearITPendingBit(TIM_TypeDef* TIMx, uint16_t TIM_IT) //清空标志位
参数 数据类型 作用 选项
TIM_TypeDef* TIMx TIM_TypeDef* — 选择要的定时器
uint16_t TIM_IT uint16_t 选择哪种中断 TIM_IT_Update//全部定时器计数溢出
TIM_IT_CC1~CC4//PWM 比较匹配
TIM_IT_Trigger//ITR 触发从模式用
TIM_IT_Break//高级 TIM1/TIM8电机刹车、紧急保护
TIM_IT_UpdateRep//高级TIM1/TIM8重复计数器溢出
IITStatus TIM_GetITStatus(TIM_TypeDef* TIMx, uint16_t TIM_IT) — 提供返回值 RESET// 0 → 无中断触发
SET// 1 → 有中断触发

参考代码

[Timer.c]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#include "stm32f10x.h"                  // Device header
int Num;
void Timer_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	TIM_InternalClockConfig(TIM2);//选择内部定时器触发器
	//定时器配置psc满后 arr加1
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;//不分频
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 20000 - 1;//arr
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;//psc
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;//重复计数
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_ClearFlag(TIM2, TIM_FLAG_Update);//手动更新定时中断位
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);//开启中断

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;//映射到nvic中断
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);

	TIM_Cmd(TIM2, ENABLE);
}


[Timer.h]
1
2
3
4
5
6
7
#ifndef __TIMER_H
#define __TIMER_H

void Timer_Init(void);

#endif

[main.c]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
#include "stm32f10x.h"                  // Device header
#include "Timer.h"

int a=0;


int main(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC, GPIO_Pin_13);
	Timer_Init();
	while (1)
	{
     if(a==1)
     {

      GPIO_WriteBit(GPIOC, GPIO_Pin_13, (BitAction)!GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13));
      a=0;
     }
	}
}

void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{
		a=1;
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}

效果：

每过2秒PC14自动翻转
