我们还是继续研究通用定时器

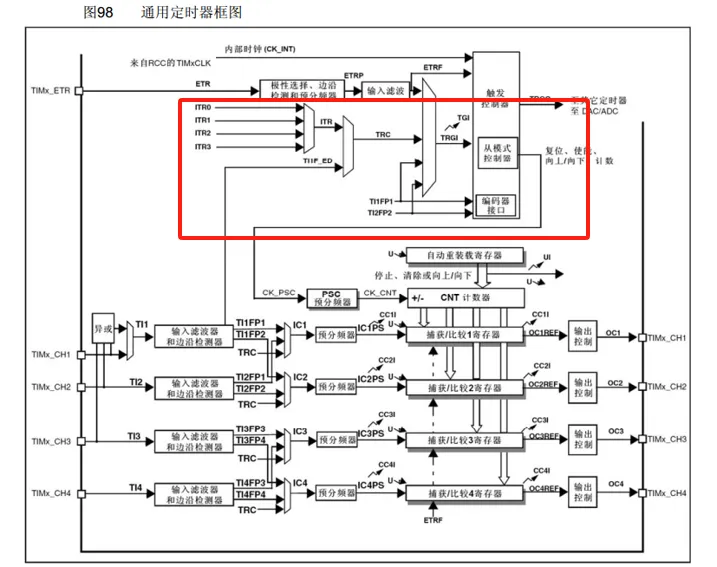

我们主要是研究定时器的从模式
什么是从，就是定时器接受到其他信号来做出反应
这个信号可以是外部给的
也可以是内部给的
定时器触发
外部触发
我们上一篇看过了STM定时器可以通过TIx捕获
TIX捕获会经过TIxFPx通道

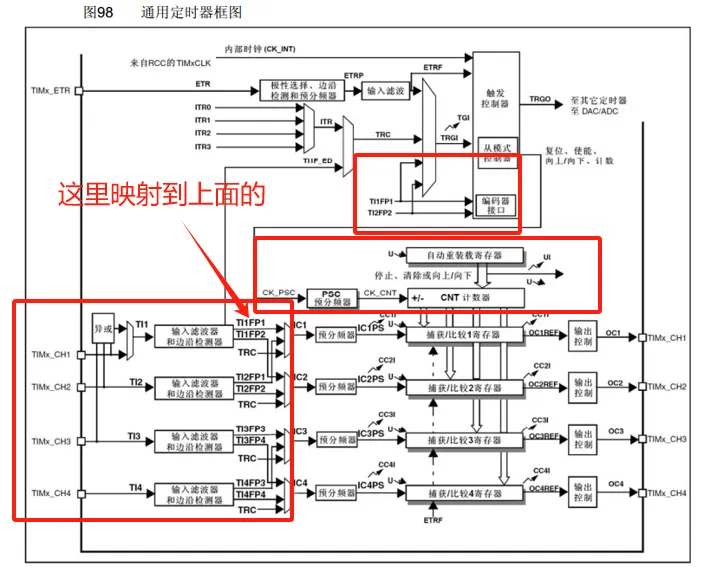

然后我们根据图片，刚刚好TI1FP1和TI2FP2可以到从模式控制器
内部触发

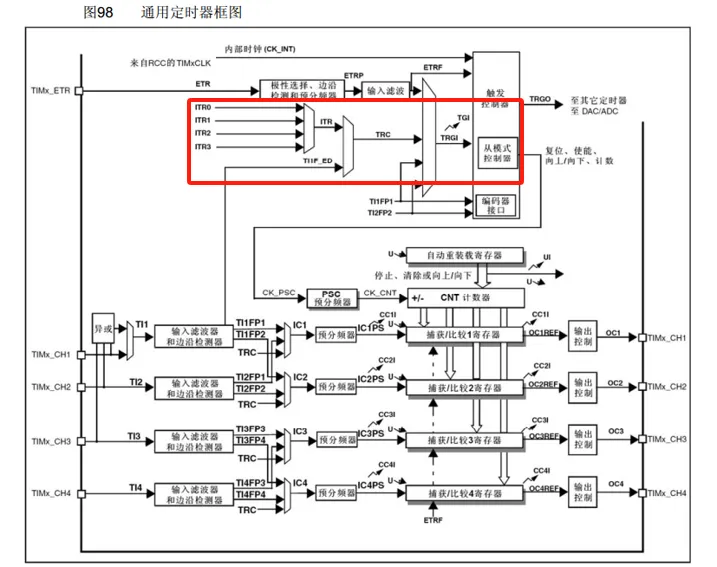

我们看图片，发现他还有ITRx和TI1F_ED
ITRx是内部定时器发出的信号
他是内部定时器CNT溢出复位后才会产生一次TRGO信号
TI1F_ED是内部定时器的通道接收到了边沿信号就会产生一次信号
参考代码函数
选择触发源
1 | void TIM_SelectInputTrigger(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource); |
| 参数 | 数据类型 | 作用 | 选项 |
|---|---|---|---|
| TIM_TypeDef* TIMx | TIM_TypeDef* | 选择的定时器 | TIM1~TIM8 |
| uint16_t TIM_InputTriggerSource | uint16_t | 选择触发源 | TIM_TS_ITR0~TIM_TS_ITR3：内部触发(其他定时器) TIM_TS_TI1F_ED：TI1的边沿检测器 TIM_TS_TI1FP1：滤波后的TI1输入 TIM_TS_TI2FP2：滤波后的TI2输入 TIM_TS_ETRF：外部触发输入 |
| 返回值 | 无 | 无 | 无 |
如果你用了TI1F_ED那么配置初始化TIM_ICInit()里面的TIM_ICPolarity会无效
需要配置直接模式
点击展开参考代码
// 1. 开启时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
// 2. 配置GPIO PA0：TIM2_CH1 输入
GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; // 浮空输入
GPIO_Init(GPIOA, &GPIO_InitStruct);
// 3. 配置输入捕获（必须配置！TI1通道硬件初始化）
TIM_ICInitTypeDef TIM_ICInitStruct;
TIM_ICInitStruct.TIM_Channel = TIM_Channel_1; // 选择TI1通道
TIM_ICInitStruct.TIM_ICPolarity = TIM_ICPolarity_Rising; // 双边沿无效，由TI1F_ED接管
TIM_ICInitStruct.TIM_ICSelection = TIM_ICSelection_DirectTI; // 直接映射TI1
TIM_ICInitStruct.TIM_ICPrescaler = TIM_ICPSC_DIV1; // 不分频
TIM_ICInitStruct.TIM_ICFilter = 0x0F; // 硬件滤波（抗干扰，0~0x0F）
TIM_ICInit(TIM2, &TIM_ICInitStruct);
// 4. 定时器基础配置
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
TIM_TimeBaseInitStruct.TIM_Period = 999; // 自动重装载值ARR
TIM_TimeBaseInitStruct.TIM_Prescaler = 7199; // 内部时钟预分频
TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStruct);
// 5. 核心配置：触发源 = TI1F_ED + 从模式 = Trigger
TIM_SelectInputTrigger(TIM2, TIM_TS_TI1F_ED); // 选择TI1双边沿为触发源
TIM_SelectSlaveMode(TIM2, TIM_SlaveMode_Trigger); // 双边沿触发启动计数
// 6. 使能定时器
TIM_Cmd(TIM2, ENABLE);
选择触发效果
1 | void TIM_SelectSlaveMode(TIM_TypeDef* TIMx, uint16_t TIM_SlaveMode); |
| 参数 | 数据类型 | 作用 | 选项 |
|---|---|---|---|
| TIM_TypeDef* TIMx | TIM_TypeDef* | 选择的定时器 | TIM1~TIM8 |
| uint16_t TIM_SlaveMode | uint16_t | 选择事件 | TIM_SlaveMode_Reset：选择复位模式 TIM_SlaveMode_Reset：触发信号上升沿时重新初始化计数器 TIM_SlaveMode_Gated：触发信号高电平时计数 TIM_SlaveMode_Trigger：触发信号作为时钟 TIM_SlaveMode_External1：外部时钟模式1 |
关于计数其实就是记录到CNT里面
关于这俩模式 TIM_SlaveMode_Trigger：触发信号作为时钟 和 TIM_SlaveMode_External1：外部时钟模式1
TIM_SlaveMode_Trigger相当是直接记录到cnt
TIM_SlaveMode_External1相当是变成时钟要经过PSC再到CNT
参考代码
1 | void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct); |
| 参数 | 数据类型 | 作用 | 选项 |
|---|---|---|---|
| TIM_TypeDef* TIMx | TIM_TypeDef* | 选择的定时器 | TIM1~TIM8 |
| — | — | — | — |
TIM_OCInitTypeDef TIM_OCInitStructure;
