介绍

就是一个通过电压控制的机械式开关，具有隔离功能的自动开关元件。

实际上是用小电流去控制大电流运作的一种“自动开关”。给一端加入一个小电流，然后就会使线圈产生磁场，然后另外一端导通。

实质就是小电压控制大电压，一个开关的作用。

原理

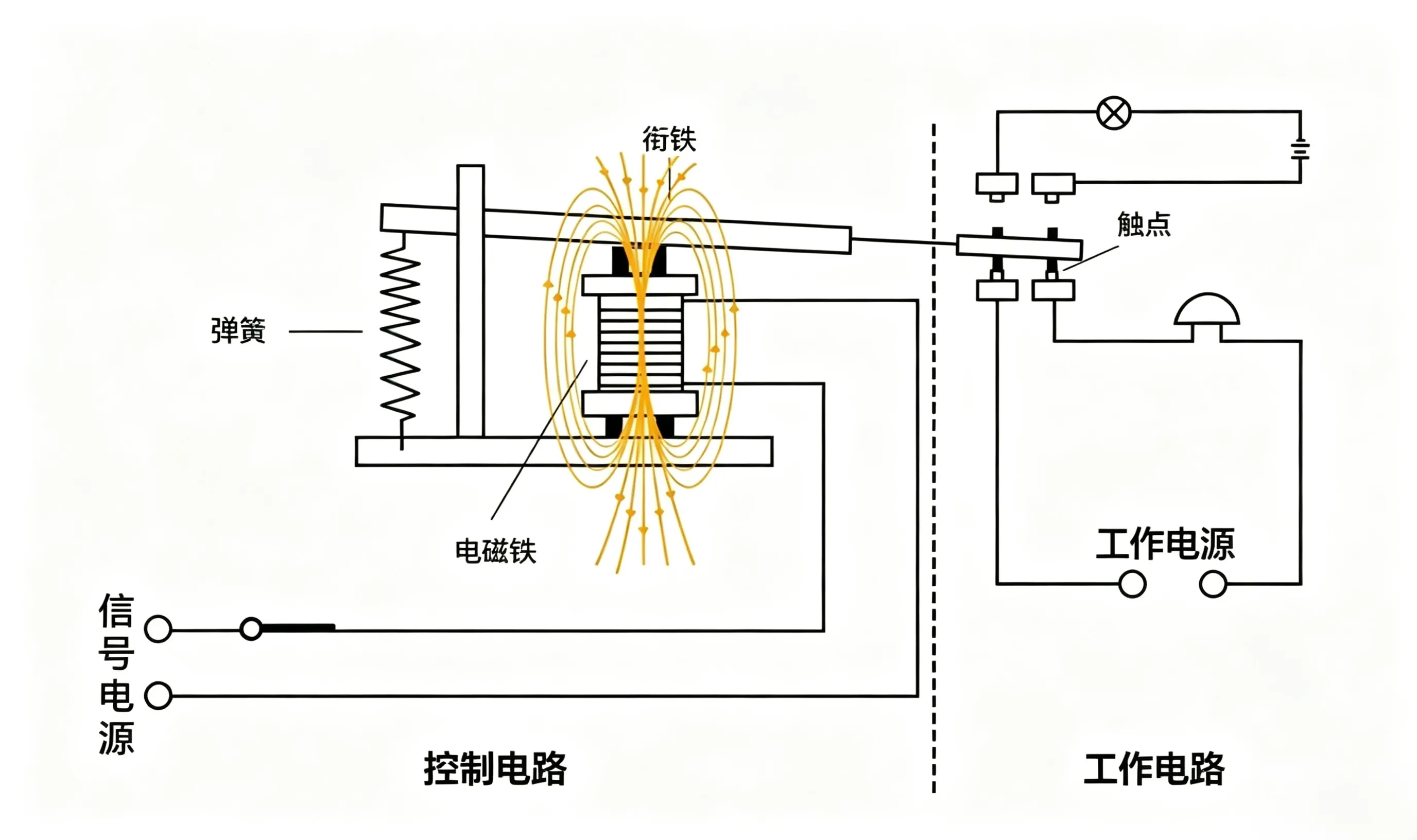

继电器的工作原理如下图所示，在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。

继电器线圈中的铁芯在通电后会被磁化，会对衔铁产生引力(类似于磁铁)，会把衔铁在常闭触电吸合到常开触点，当线圈的电源断开后，铁芯铁磁，弹簧会把衔铁从常开触点拉回常闭触点。

控制电路开关闭合，线圈通入电流，铁芯产生电磁场（图中黄色磁感线）；
磁场吸力克服弹簧拉力，向下吸住衔铁；
衔铁带动连杆拉动触点，上下触点接通；

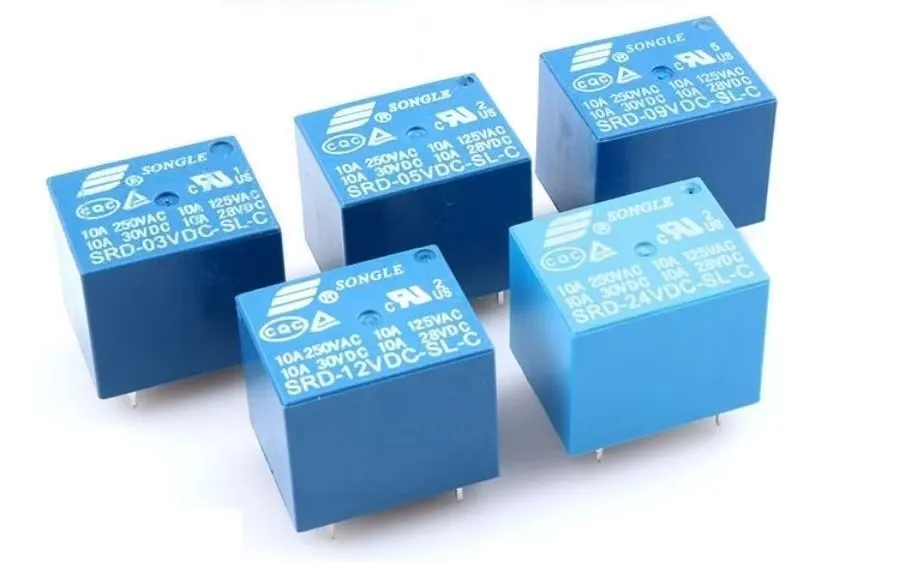

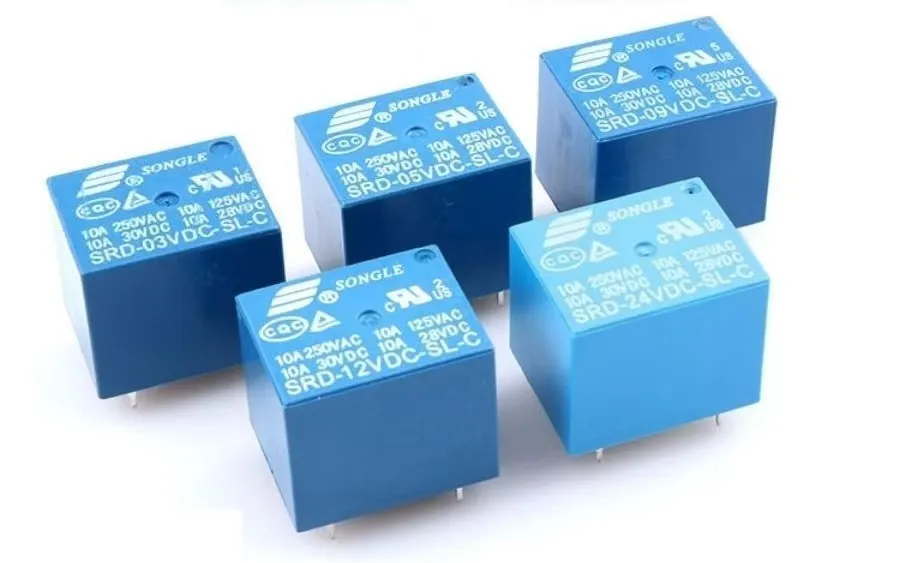

一般我们见到的继电器都是5脚的继电器

我们可以参考下面的接法

公共端一般和常开直接导通

常开（Normally Open，NO）：触点在自然状态下是断开的，电流不能通过。

常闭（Normally Closed，NC）：触点在自然状态下是闭合的，电流可以通过。

默认情况：

常开开路，常闭短路

只有继电器被触发的时候：

常开短路，常闭开路

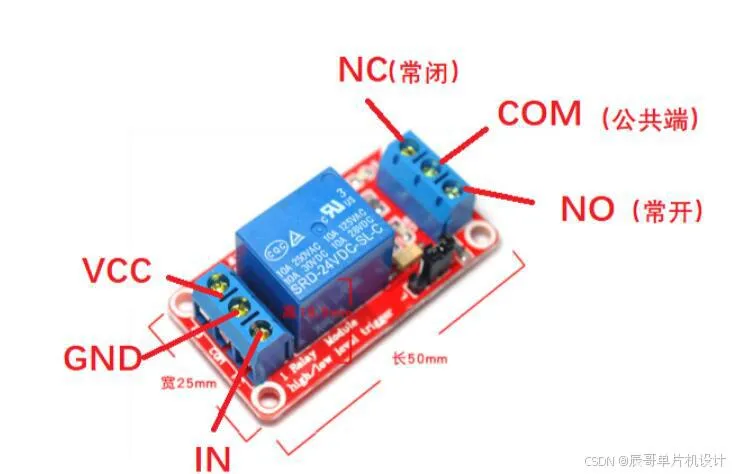

市面上还有成品的继电器模块

在一般情况下NC是闭合的，所以我们要接到NO接口

然后信号输入引脚即IN引脚给高电平，NC端断，NO端合，负载端电路形成闭合回路开始工作

当IN端给低电平时，NC端合，NO端断，负载即停止工作。
