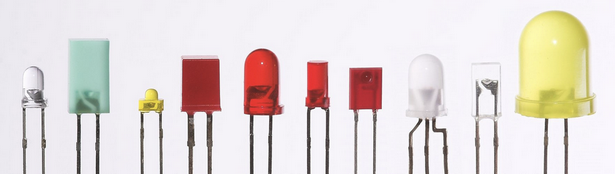

介绍

LED本质其实就是一种二极管，当二极管导通，他就会触发显示亮。同样的，如果反接，他阻值也会变大，但是不会导通。

如果反接还能导通，那一般说明这个LED灯被击穿了。

原理

LED灯的工作原理是基于半导体的光电效应。具体来说，LED是一个半导体的晶片，由P型半导体和N型半导体组成，它们之间形成一个P-N结。

当电流通过导线作用于这个晶片时，电子从N区注入P区，空穴从P区注入N区，这些注入的少数载流子（电子和空穴）在P-N结附近复合，复合过程中能量以光子的形式释放出来，从而产生光。

不同材料的LED芯片能发出不同颜色的光，例如，氮化镓（GaN）类半导体材料常用于制作蓝色LED。通过调整LED芯片的材料和封装工艺，可以实现不同颜色的发光，如白色、暖白色、彩色等

LED就是将电能转换成光能的元件，当电流通过LED时，它会发光。

原理图

低电平触发

我们把LED长的引脚接VCC，短的接IO。当IO为低电平就会触发

我们需要用电阻做限流。因为LED正向导通的时候，电阻几乎为0。电流就会很大，会烧毁LED。

电阻一般用1K-10K之间

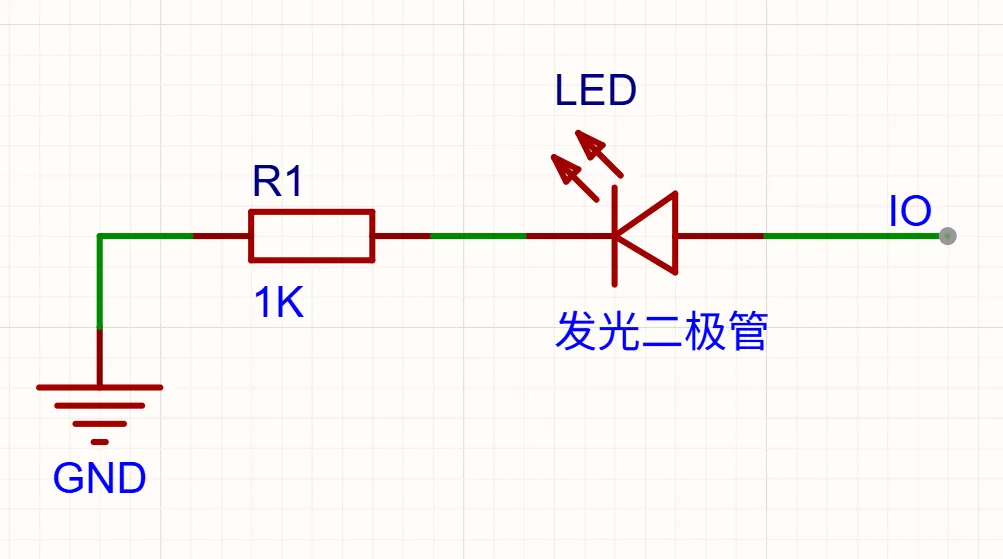

高电平触发

我们把LED长的引脚接IO，短的接GND。当IO为高电平就会触发

同样也是要电阻做限流

LED模块

这是市面上比较常见的LED模块

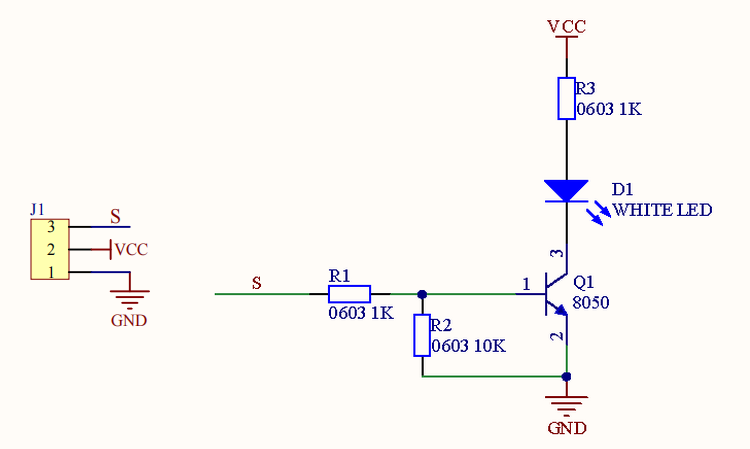

具体的原理图

当S处为高电平时，Q1三极管导通，电流通过LED（LED两端有一定的电压），LED此时会亮起来，反之相反。
