规格介绍

1

BH1750是一种光照传感器，主要通过IIC进行通讯，内置 16 位 ADC，量程 1~65535lx，模仿人眼感光特性。

工作电压：3-5V

工作电流：200uA

探测范围：1~65536 lx

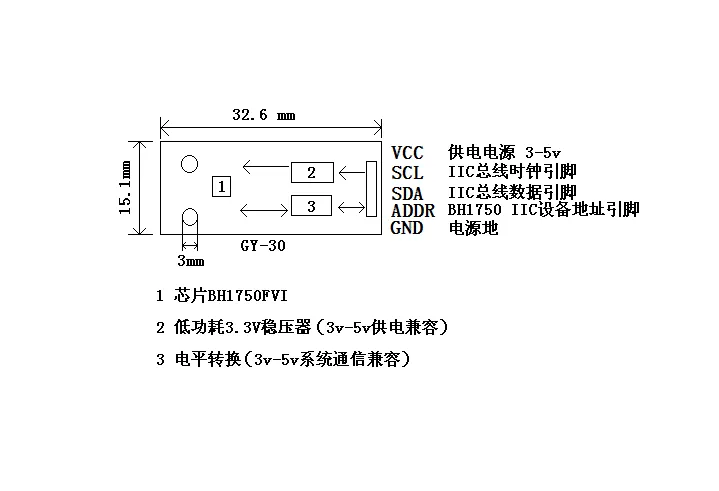

模块尺寸：32.6mm×15.2mm×11.6mm

输出方式: IIC

管脚数量：5 Pin

1

1

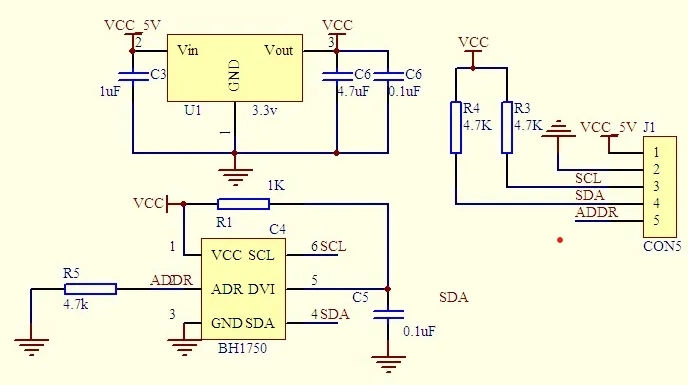

原理图
1

引脚名称 描述
VCC 供给电压 3~5V
SCL I2C 总线时钟线
SDA I2C 总线数据线
ADDR I2C 地址引脚
GND 电源地

芯片通讯

芯片地址

设备有ADDR引脚用来设置IIC地址

一般来说GY30，GY302等模块引脚有下拉。所以悬空一般是低电平

ADDR 引脚电平 7bit 地址 8bit 写地址 8bit 读地址
高电平 0x5C 0xB8 0xB9
低电平 0x23 0x46 0x47

芯片命令

指令 功能代码 注释
断电 0000_0000（0x00） 无激活状态。
通电 0000_0001 （0x01） 等待测量指令。
重置 0000_0111 （0x07） 重置数字寄存器值，重置指令在断电模式下不起作用。
连续 H 分辨率模式 0001_0000（0x10） 在 1lx 分辨率下开始测量。测量时间一般为 120ms。
连续 H 分辨率模式 2 0001_0001（0x11） 在 0.5lx 分辨率下开始测量。测量时间一般为 120ms。
连续 L 分辨率模式 0001_0011（0x13） 在 41lx 分辨率下开始测量。测量时间一般为 16ms。
一次 H 分辨率模式 0010_0000 （0x20） 在 1lx 分辨率下开始测量。测量时间一般为 120ms。测量后自动设置为断电模式。
一次 H 分辨率模式 2 0010_0001 （0x21） 在 0.5lx 分辨率下开始测量。测量时间一般为 120ms。测量后自动设置为断电模式。
一次 L 分辨率模式 0010_0011 （0x23） 在 41lx 分辨率下开始测量。测量时间一般为 16ms。测量后自动设置为断电模式。
改变测量时间（高位） 01000_MT[7,6,5] 改变测量时间※ 请参考 “根据光学扇窗的影响调整测量结果。”
改变测量时间（低位） 011_MT[4,3,2,1,0] 改变测量时间※ 请参考 “根据光学扇窗的影响调整测量结果。”

对应的模式：

模式 分辨率 典型测量时间 说明
一次 H 分辨率模式 1 lx 120ms 该模式配置完成后会自动进行一次测量，测量完成后会切换到断电模式
一次 H 分辨率模式 2 0.5 lx 120ms 该模式配置完成后会自动进行一次测量，测量完成后会切换到断电模式
一次 L 分辨率模式 4 lx 16ms 该模式配置完成后会自动进行一次测量，测量完成后会切换到断电模式
连续 H 分辨率模式 1 lx 120ms 该模式配置完成后会自动进行连续测量，无需重复配置
连续 H 分辨率模式 2 0.5 lx 120ms 该模式配置完成后会自动进行连续测量，无需重复配置
连续 L 分辨率模式 4 lx 16ms 该模式配置完成后会自动进行连续测量，无需重复配置

典型应用

1
2
3
BH1750_POWER_ON    0x01    //上电
BH1750_CONT_H_RES  0x07    //重置
BH1750_ONCE_H_RES  0x11    //连续 H 分辨率模式 2

然后读出数据
BH1750 通过 I2C 返回2 字节 16 位无符号数据：高字节 + 低字节（Data_H | Data_L）

1
RawData = (Data_H << 8) | Data_L;   // 合并16位原始采样值
  1. H 模式（0.5lx/1lx 精度）(Lux = \frac{RawData}{1.2})
    连续 H1 (0x10)/ 单次 H1 (0x20)：1lx 分辨率，÷1.2
    连续 H2 (0x11)/ 单次 H2 (0x21)：0.5lx 分辨率，÷1.2（最小刻度 0.5lx）
  2. L 模式（4lx 精度）(Lux = \frac{RawData}{1.2})
    连续 L (0x13)/ 单次 L (0x23)，最小刻度 4lx
    原厂标准系数固定 1.2，MT 寄存器修改测量时间时系数同步变更
