Protothreads用途

协程库听起来很高大尚

其实他就是类似于一种调度器，他能模拟多线程

如果传统你要实现灯在闪烁的时候同时再实现其他功能的时候

那就要靠定时去实现，比如谁时间到了就执行谁的代码

当然如果不想用定时器，就可以用到Protothreads协程库开发

他就是可以协调程序的运行的先后，相当于是让程序可以同时运行

实现伪多线程

缺点：
所有线程必须是非阻塞的，延时使用定时器 + 条件判断（如 timer_elapsed()）
严禁在 PT 线程内调用 delay_ms() 等忙等或阻塞函数。

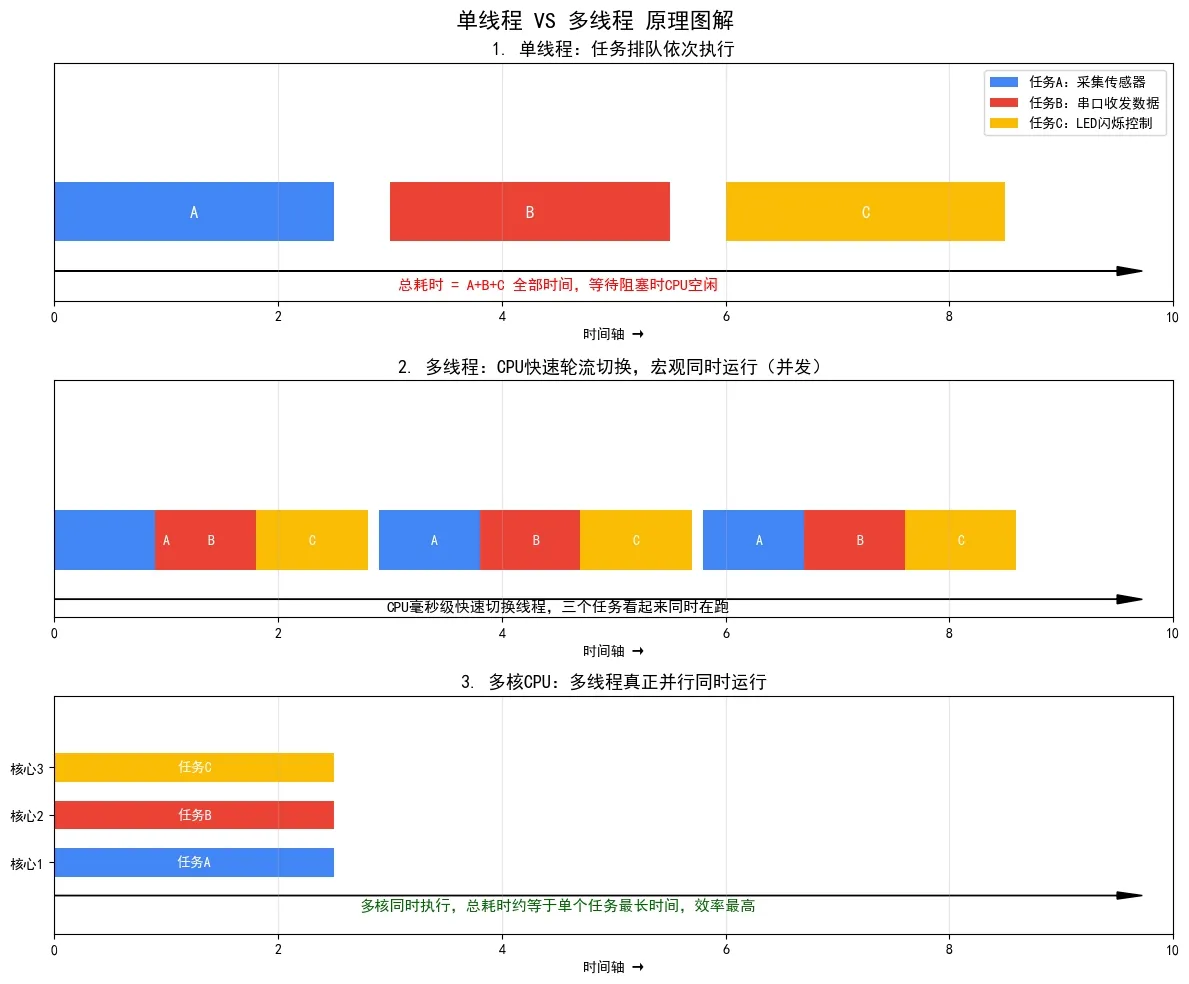

我们单片机模拟的是图中的第二种情况

Protothreads原理

传统 RTOS 线程切换需要保存全部寄存器、切换堆栈指针（SP），代价数百字节 RAM 和几十个 CPU 周期。
Protothreads 的思路是：既然函数调用返回后再进来会从头执行，那我能不能记住上次执行到了函数的哪一行，下次直接跳过去？

C 语言提供了一个天然的支持——switch 配合 case 标签。
每个 case 都是一个明确的跳转目标，只要我们把函数的当前执行位置记录为一个整数（行号），下次进入时先用 switch 跳到那个整数对应的 case，然后继续往下执行，就实现了“暂停并恢复”。

所以Protothreads它不需要任何汇编，完全由标准 C 宏实现。

案例

以下是最简单的一个线程：

1
2
3
4
5
6
7
8
static struct pt pt;
PT_THREAD(example(struct pt *pt))
{
    PT_BEGIN(pt);
    PT_WAIT_UNTIL(pt, button_pressed());
    led_on();
    PT_END(pt);
}

经过预处理器展开后等价于：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
void example(struct pt *pt)
{
    switch(pt->lc) {        // PT_BEGIN
    case 0:                 // 初始 lc=0
        // PT_WAIT_UNTIL 展开
        do {
            pt->lc = 10;    // 假设 __LINE__ 是 10
            case 10:
            if(!button_pressed()) {
                return;     // 条件不满足，直接返回
            }
        } while(0);

        led_on();

    }                       // PT_END 的闭合花括号
    pt->lc = 0;             // 线程结束，重置 lc
}

执行过程：

第一次调用：pt->lc初始为0，switch 跳到 case 0，执行到 pt->lc = 10; case 10:，此时如果按键没按下，则 return，函数结束，pt->lc 停留在 10。

第二次调用：switch(pt->lc) 因为 lc==10 直接跳到 case 10，接着判断 button_pressed()。若按下，跳出 do-while，执行 led_on()，然后线程结束。

宏观上，程序员编写的是线性顺序代码，而运行起来却是事件驱动的状态机。代码写法是线程，执行本质是状态机。

宏 作用 原理
PT_BEGIN(pt) 定义恢复点 展开为 switch((pt)->lc) { case 0:，把函数入口变成跳转表
PT_END(pt) 结束线程 闭合 switch 的花括号，并重置 lc
PT_WAIT_UNTIL(pt, cond) 等待条件为真，否则暂停 记录当前行号到 lc，添加 case __LINE__:，如果条件为假则 return
PT_WAIT_WHILE(pt, cond) 等待条件为假 等价于 PT_WAIT_UNTIL(pt, !(cond))
PT_INIT(pt) 初始化线程 将 lc 置为 0

注意

不能在 PT_WAIT_ 之外嵌套使用 switch
因为宏内部生成了 case __LINE__:，如果用户代码也有 switch，会意外地把 case 插入到用户的 switch 里面，导致跳转混乱。
解决办法：如果必须在 PT 线程里写 switch，可以在 switch 之前先 PT_WAIT，或者将 switch 放在单独的函数中调用。

跨等待保留的局部变量必须声明为 static
每次等待时函数会 return，普通局部变量的生命周期结束。下一次调用时，函数栈重新创建，变量会丢失值。
static 变量保存在全局区，不会随函数返回丢失。

Protothreads使用

Protothreads协程库有三种实现模式

switch/case 模式

基于switch/case和行号实现, 每个协程由pt_begin开始, 先放置一个switch语句, 然后再协程控制点添加case标签。
协程执行的时候, 根据记录的行号跳转到对应的case分支。

限制:
1.每行不允许超过一个标签
2.不能保存本地变量

头文件

我们只需要在main.c里面头文件加上这个就可以

1
#include "pt.h"

线程控制块

然后我们用static struct pt xxx去声明线程控制块

1
2
static struct pt pt_led;
static struct pt pt_key;

编写线程函数

按照static PT_THREAD(xxxx (struct pt *pt)) 这样写函数
xxxx是自己新定义的线程函数

1
2
3
4
5
6
7
8
9
10
11
12
static PT_THREAD(task_led(struct pt *pt))
{
    PT_BEGIN(pt);
    static uint32_t last_time = 0;

    while(1)
    {
        PT_WAIT_UNTIL(pt, 条件);
    }

    PT_END(pt);
}

PT_BEGIN(pt) 标记线程函数的开始。
PT_END(pt) 标记线程函数的结束，线程结束并返回 PT_ENDED。
PT_WAIT_UNTIL(pt, 条件) 阻塞线程，直到 条件 为真时才继续往下执行。可以替代delay

添加进主函数

PT_INIT(pt) 初始化一个 struct pt 变量。
PT_INIT(&xxx); xxx是线程控制块
xxxx(&xxx); xxxx是上面的线程函数

1
2
3
4
5
6
7
8
9
10
11
12
int main(void)
{

    PT_INIT(&pt_led);
    PT_INIT(&pt_key);

    while(1)
    {
        task_led(&pt_led);
        task_key(&pt_key);
    }
}

其他的api：

PT_YIELD(pt) 主动让出 CPU，下次被调用时从下一句继续执行。其实就是PT_WAIT_UNTIL(pt, 0)
PT_WAIT_WHILE(pt, thread) 条件循环等待（等待条件不成立）等于 PT_WAIT_UNTIL(pt, !(条件))
PT_SPAWN(父pt, 子pt结构体, 子协程函数(子pt)); 作用：阻塞父协程，直到子协程执行结束才继续往下跑。

补充：

变量的话一定要是static int a或者是全局变量，千万不能是int a因为这样的话退出的话就会被注销掉变量

goto 模式

基于goto和标签引用实现, 每个协程由pt_begin开始, 通过记录的标签地址, 进行跳转。

限制:
1.需要GCC或Clang编译器（要求编译器支持 Labels as Values）
2.不能保存本地变量

头文件

1
2
#define PT_USE_GOTO
#include "pt.h"

setjmp/longjmp 模式

基于系统函数setmp/longjmp实现, 每个协程由pt_begin开始,通过setjmp恢复寄存器数据,继续执行;
然后再协程的控制点保存寄存器数据, 让出控制权限。

其他和上面的一样

限制:
1.慢
2.可能会擦除全局寄存器变量

头文件

1
2
#define PT_USE_SETJMP
#include "pt.h"

主函数

1
2
3
4
5
6
7
8
9
10
11
jmp_buf scheduler_env;  // 必须定义全局跳转环境

int main(void) {

	white(1)
	{
    PT_SCHEDULE();   // 每次循环第一行必须写 PT_SCHEDULE()
	task_led(&pt_led);
    task_key(&pt_key);
    }
}

其他和上面的一样
